ท่อน้ำทิ้ง PP เก็บเสียง 3 ชั้น
“ไซเลนท์”
MINERAL-REINFORCED PP PIPE

Installation / Push Fit

การติดตั้งระบบสวมล็อค (Push Fit)

การติดตั้งระบบสวมล็อค (Push Fit) ติดตั้งง่าย ไม่ต้องใช้ช่างที่มีทักษะสูง ประหยัดเวลา และแรงงาน ด้วยการออกแบบเป็นพิเศษ ปลายท่อด้านหนึ่งเป็นแบบปากระฆังพร้อมซีลยางจากโรงงาน อีกทั้งท่อยังเบากว่าท่อเหล็กหล่อ แต่มีความแข็งแรงกว่าท่อพีวีซี จึงทำให้ท่อระบายน้ำ 3 ชั้น ไซเลนท์ติดตั้งได้ง่ายมาก แม้จะเป็นพื้นที่แคบๆอย่างในช่องชาร์ป

ขั้นตอนการติดตั้งระบบสวมล็อค (Push Fit)

1. ตรวจสอบตำแหน่งและสภาพของซีลยางด้านในปากระฆังให้อยู่ในสภาพสมบูรณ์ (หากมีฝุ่นหรือสิ่งสกปรกควรทำความสะอาดซีลยาง)

2. ตัดท่อให้ตั้งฉาก และแต่งปลายท่อ (มุมที่เหมาะสมในการแต่งปลายท่อ คือ 15 องศา ตามรูปที่ 1 และตามตารางระยะการแต่งปลายท่อ)

ตาราง ระยะการแต่งปลายท่อ

3. ทำความสะอาดปลายท่อ หรือข้อต่อ ด้านที่จะต้องประกอบเข้ากับปากระฆัง
4. ทา XYLENT Lubricant บาง ๆให้ทั่วบริเวณซีลยางด้านในปากระฆัง
5. สวมปลายท่อ หรือข้อต่อเข้าไปด้านในของปากระฆังที่ต้องการ หมุนเข้าไปช้า ๆ จนกระทั่งชนปลายสุดของปากระฆัง
6. ทำเครื่องหมายบนท่อที่ขอบของปากระฆังด้วยปากกา และดึงส่วนปลายถอยกลับจากปากระฆังที่สวม 10 mm เพื่อให้สามารถระบุความลึกของท่อที่ดันเข้าไปในข้อต่อ หรือชดเชยการขยายตัวของท่อในแนวยาว (ถ้ามี) (ตามรูปที่ 2)

รูปที่ 2

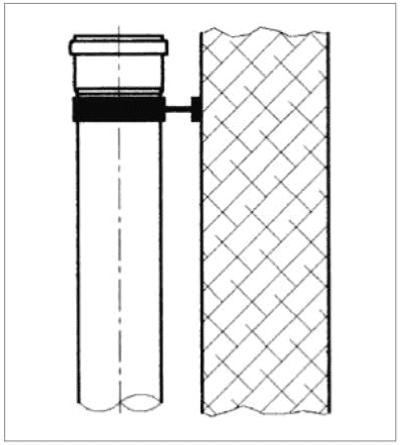

สำหรับการติดตั้งท่อในแนวตั้ง ควรใช้แคล้มรัดท่อ รัดที่ด้านล่างของปากระฆังทันทีหลังจากติดตั้ง เพื่อป้องกันท่อหดกลับเข้าไปในปลายปากระฆัง (ตามรูปที่ 3)

รูปที่ 3

การติดตั้ง Locking Ring วงแหวนเสริมแรงดัน

การปรับท่อ XYLENT ให้รับแรงดันได้สูงถึง 0.6 bar (6 เมตรน้ำ)

After Service

โดยมีทีมงานเจ้าหน้าที่บริการดูแล

ขั้นตอนง่าย ๆ ในการติดตั้งระบบสวมล็อค (Push Fit)

การติดตั้งระบบสวมล็อค (Push Fit)

ติดตั้งง่าย ไม่ต้องใช้ช่างที่มีทักษะสูง ประหยัดเวลา และแรงงาน ด้วยการออกแบบเป็นพิเศษ ปลายท่อด้านหนึ่งเป็นแบบปากระฆังพร้อมซีลยางจากโรงงาน อีกทั้งท่อยังเบากว่าท่อเหล็กหล่อ แต่มีความแข็งแรงกว่าท่อพีวีซี จึงทำให้ท่อระบายน้ำ 3 ชั้น ไซเลนท์ติดตั้งได้ง่ายมาก แม้จะเป็นพื้นที่แคบๆอย่างในช่องชาร์ป

ขั้นตอนการติดตั้งระบบสวมล็อค (Push Fit)

ตัดท่อให้ได้ฉาก และแต่งปลายท่อ (มุมที่เหมาะสมในการแต่งปลายท่อคือ 15 องศา ตามรูปที่ 1 หรือตามตาราง)

เช็คตำแหน่งและสภาพของซีลยางด้านในปากระฆัง ให้อยู่ในสภาพสมบูรณ์
ทำความสะอาดปลายท่อ หรือข้อต่อ และ ซีลยางด้านในปากระฆัง
ทา XYLENT Lubricant บาง ๆ ให้ทั่วบริเวณซีลยางด้านในปากระฆัง
สวมปลายท่อหรือข้อต่อ เข้ากับปากระฆัง หมุนเข้าไปช้า ๆ จนชนปลายสุดของปากระฆัง
ทำเครื่องหมายบนท่อที่ขอบของปากระฆังและต้องดึงปลายถอยกลับจากปากระฆังที่สวม ระยะ 10 mm
ถ้ามีการใช้ตัวรัดเสริมแรง ASV หรือ วงแหวนเสริมแรงดัน Locking Ring (ให้ดูเทคนิคการติดตั้งเพิ่มเติมของแต่ละผลิตภัณฑ์)
สำหรับการติดตั้งท่อในแนวตั้ง ใช้ตัวรัดท่อ รัดที่ด้านล่างของปากระฆัง (ตามรูปที่ 2)

การติดตั้ง Locking Ring วงแหวนเสริมแรงดัน

การติดตั้ง Locking Ring วงแหวนเสริมแรงดัน ปรับท่อ XYLENT
ให้รับแรงดันได้สูงถึง 0.5 bar (5 เมตรน้ำ)
